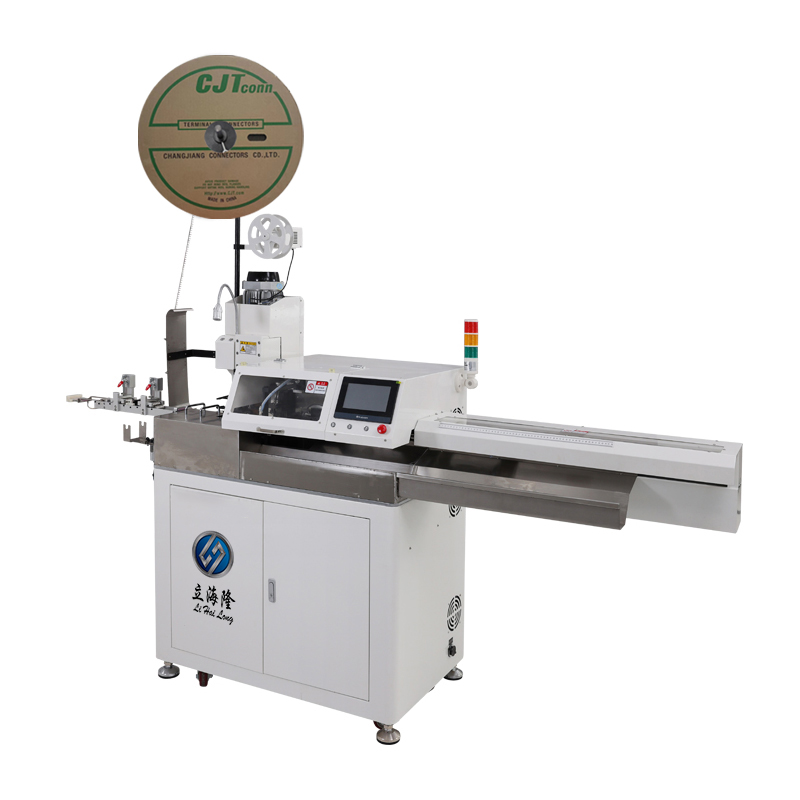

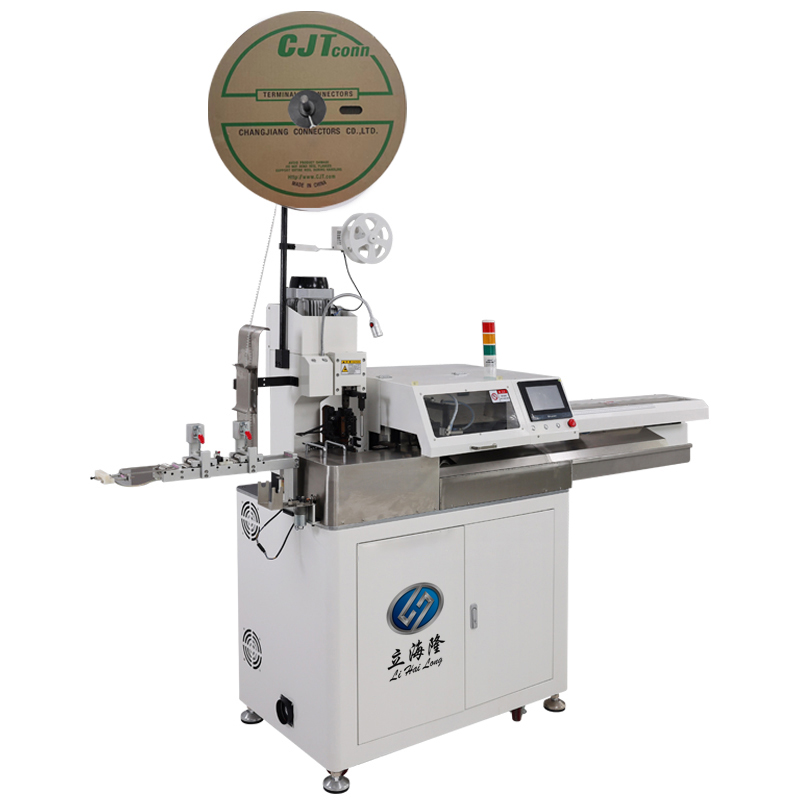

LL-520全數字智能五線單頭打端剝皮扭線沾錫機

1.  設備關鍵技術參數及功能介紹
2.  長度精度：±0.1mm
3. 剝皮長度：常規A端0-9mm，B端0-12mm。
4. 線徑范圍：AWG#18-32.(30-32號線需60度剝皮刀片）
5. 產能：加工長度以100mm計算：約為5500條/小時
6. 加工線長：常規模式線長40mm-1000mm（標準機型），可定制短線模式下上短線夾加工長度為中間留膠10mm
7. 錫水功能：自動上錫水功能，為全自動，可實現調時間控制.
8. 錫絲功能:自動上錫功能，為全自動，可實現調時間控制.
9. 報警功能：斷線報警，線打結報警，回原點報警，伺服報警，產能到達報警，單把到達報警（三色燈蜂鳴+閃爍報警提示）.
10. 設備標準功能：一頭半剝/全剝，另一頭剝皮扭線沾錫.
一頭剝皮打端，另一頭剝皮扭線沾錫
雙頭半剝/全剝.
11. 新增功能：單頭剝皮扭線沾錫帶中剝，單頭剝皮沾錫帶中剝，單頭剝皮帶中剝（中件可實現多段剝皮.5-8段，從線頭膠皮20mm處累計往后中剝.中剝剝開尺寸控制要求.根據線材而定公差值。
12. 端子機:使用2T鑄鐵端子機，壓著端子穩定。
13. 電源:AC220V/50HZ
14. 壓縮空氣:0.4-0.6MPa
15. 保修期限：整機1年（易耗零件除外如：皮帶、刀片、夾頭）
16. 設備尺寸：長2250*寬700*高1450（單位mm）
17. 設備重量：約300kg.









二、主要部件信息、參數等

序號	主要部件	型號	數量	品牌或廠家
1	控制系統	運動控制卡	1	國產
2	人機界面	7寸觸摸屏	1	國產
3	伺服	400w	2	國產
4	步進	57型，86型（閉環）	6	國產
5	絲桿	移動	2	國產
6	導軌	移動	8	國產
7	同步帶	傳動	2	蓋茨
8	氣缸.調節閥.電磁閥	氣動	11	亞德客
9	軸承	傳動	46	NSK
